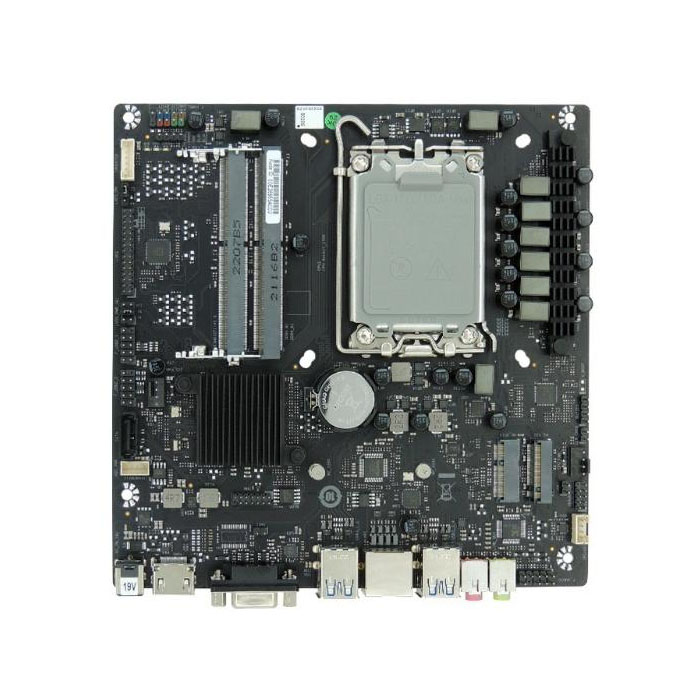

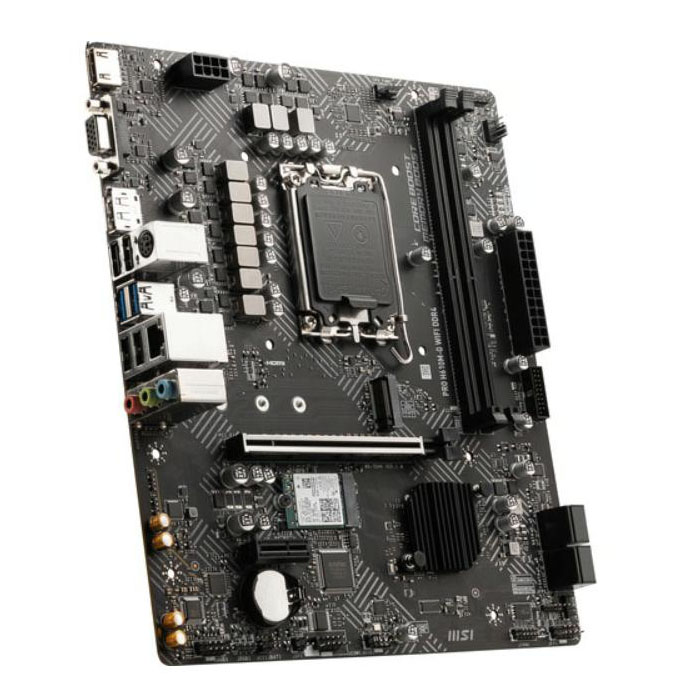

Дънна платка X86-Платка INTEL H610

Разработката на платка за контрол на индустриални продукти на YCTECH включва проектиране на софтуер за индустриална платка за управление, надстройка на софтуера, дизайн на схематична диаграма, дизайн на печатни платки, производство на печатни платки и обработка на печатни платки, разположени на източния бряг на Китай. Нашата компания проектира, разработва и произвежда X86 дънна платка-INTEL H610 платка. Intel® Socket LGA1700 за 12-то 13-то поколение Intel® Core™, Pentium® Gold и Celeron® процесори*

Поддържа Intel® Turbo Boost Technology 2.0 и Intel® Turbo Boost Max Technology 3.0**

*CPU поддържа само до 65 W

*Вижте www.asus.com за списък с поддръжка на CPU.

**Поддръжката на Intel® Turbo Boost Max Technology 3.0 зависи от типовете CPU.

чипсет

Чипсет Intel® H610

памет

2 x SO-DIMM, Макс. 64GB, DDR4 3200/2933/2800/2666/2400/2133 MHz Non-ECC, небуферирана памет*

Двуканална архитектура на паметта

Поддържа Intel® Extreme Memory Profile (XMP)

* Действителната поддръжка на скоростта на данни на паметта зависи от типовете CPU и DRAM модулите, за повече информация вижте www.asus.com за QVL на паметта (списъци с квалифицирани доставчици).

графична карта

1 x DisplayPort**

1 x HDMI® порт***

1 x LVDS конектор

*Графичните спецификации може да варират в зависимост от типа CPU.

** Поддържа макс. 4K@60Hz, както е посочено в DisplayPort 1.4.

*** Поддържа 4K@60Hz, както е посочено в HDMI 2.1.

интерфейс на устройство за съхранение

Total поддържа 1 x M.2 слот и 2 x SATA 6Gb/s порта

Процесори Intel® 12-то поколение

- 1 x M.2 слот (Key M), тип 2260/2280 (поддържа режими PCIe 4.0 x4 & SATA)

Чипсет Intel® H610

- 2 x SATA 6.0 Gb/s порта

Интернет функция

1 x Realtek 1Gb Ethernet

ASUS LANGuard

USB интерфейс

USB отзад (общо 4 порта)

2 x USB 3.2 Gen 2 порта (2 x Type-A)

2 x USB 2.0 порта

Преден USB (общо 7 порта)

1 x USB 3.2 Gen 1 конектор поддържа допълнителни 2 USB 3.2 Gen 1 порта

2 x USB 2.0 конектора поддържат допълнителни 4 USB 2.0 порта

1 x USB 2.0 конектор поддържа допълнителен 1 USB 2.0 порт

звукови ефекти

Realtek 7.1 Surround Sound High Definition Audio CODEC*

- Поддържа: откриване на жак, повторно задаване на жак на предния панел

- Поддържа до 24-битово/192 kHz възпроизвеждане "

* Шаси с HD аудио модул в предния панел е необходимо за поддържане на 7.1 Surround Sound аудио изход.

Конектори за I/O устройства на задния панел

2 x USB 3.2 Gen 2 порта

2 x USB 2.0 порта

1 x DisplayPort

1 x HDMI® порт

1 x Realtek 1Gb Ethernet порт

2 x аудио жака

1 x DC захранващ конектор (поддържа 19V)

Вграден интерфейс на I/O устройство

Свързани с вентилатора и охлаждането

1 x 4-пинов конектор за вентилатор на процесора

1 x 4-пинов конектор за вентилатор на шасито

Свързани с мощността

1 x 2-пинов +19V захранващ конектор

1 x SATA захранващ конектор

Свързани със съхранението

1 x M.2 слот (ключ M)

2 x SATA 6Gb/s порта

USB

1 x USB 3.2 Gen 1 конектор поддържа допълнителни 2 USB 3.2 Gen 1 порта

2 x USB 2.0 конектор поддържа допълнителни 4 USB 2.0 порта

1 x USB 2.0 конектор поддържа допълнителни 1 USB 2.0 порта

Свързани с AIO система

1 x 2-пинов вътрешен DC захранващ конектор

1 x Конектор за стерео високоговорител

1 x DMIC заглавка

Свързан с дисплея с плосък панел

1 x Конектор за избор на инверторно напрежение на подсветката

1 x FPD заглавка за яркост

1 x Конектор за избор на напрежение на панела

1 x заглавка за изключен панел

Разни

1 x Clear CMOS заглавка

1 x Chassis Intrude header

1 x конектор за COM порт

1 x COM заглавка за отстраняване на грешки

1 x аудио конектор на предния панел (AAFP)

1 x LVDS конектор

1 x M.2 слот (ключ E)

1 x конектор за високоговорител

1 x SPI TPM конектор (14-1pin)

1 x 10-1 пинов конектор на системния панел

BIOS функция

128 Mb Flash ROM, UEFI AMI BIOS

управленска функция

WOL от PME, PXE

Съдържание на пакета

Кабели

2 x SATA 6Gb/s кабела

1 x SATA захранващ кабел

Разни

2 x I/O Shields

Инсталационен носител

1 x DVD за поддръжка

Документация

1 x ACC Express карта с ключ за активиране

1 x ръководство за потребителя

Поддържана ОС

Windows® 11 64-битов, Windows® 10 64-битов

размер на дънната платка

Тънък Mini-ITX форм фактор

6,7" x 6,7" (17,0cm x 17,0cm)
